정투상 도면실

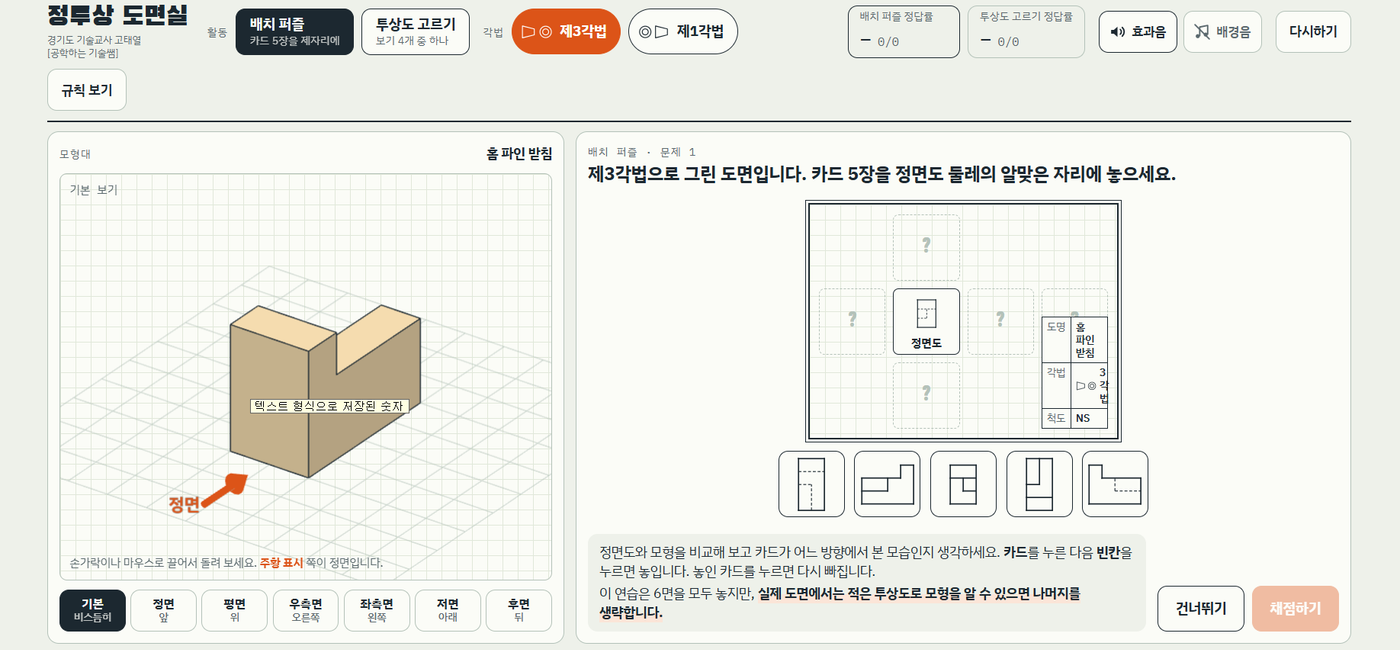

① 배치 퍼즐

• 정면도를 가운데 두고 평면도·우측면도·좌측면도·저면도·후면도 카드 5장을 각법에 맞는 자리에 놓습니다.
• 카드에는 도면 이름이 없습니다. 모형과 정면도를 비교해서 어느 방향에서 본 모습인지 스스로 추론해야 합니다.
• 채점하면 틀린 카드마다 "이 카드는 ○○도이고, 제○각법에서는 정면도 ○쪽에 놓는다. 그 이유는…" 식으로 설명이 나옵니다.

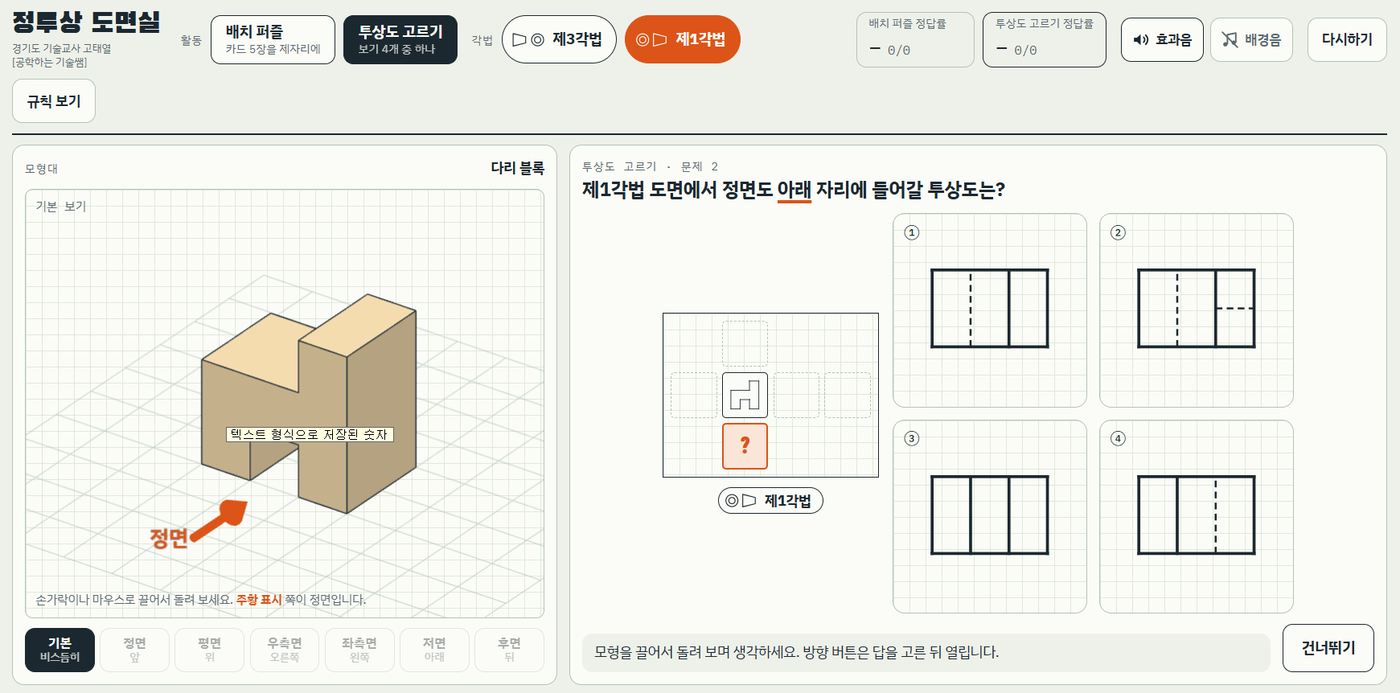

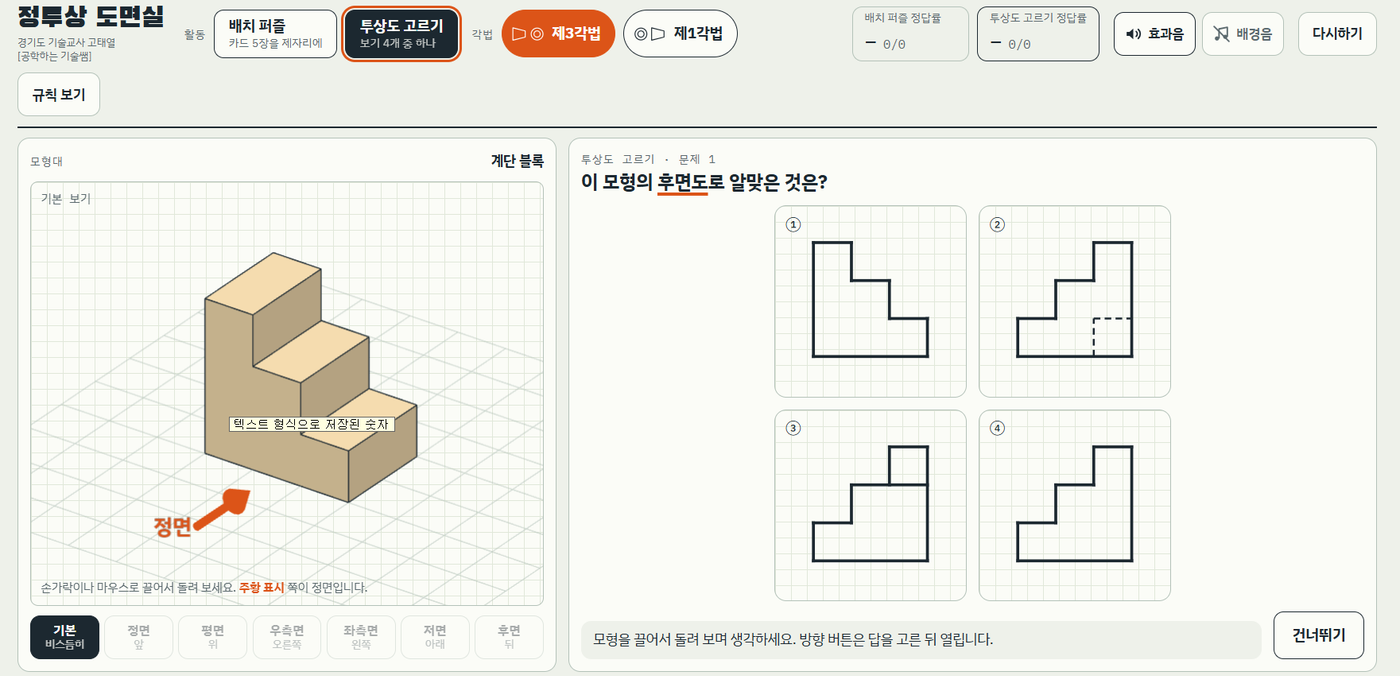

② 투상도 고르기

• "이 모형의 우측면도는?", "제1각법에서 정면도 왼쪽에 들어갈 투상도는?" 같은 문제를 보기 4개 중에서 고릅니다.
• 오답 보기는 반대 각법의 투상도, 좌우·위아래가 뒤집힌 그림, 숨은선이 빠진 그림처럼 학생들이 실제로 헷갈리는 것들로 구성됩니다.
• 답을 고르면 3D 모형이 해당 방향으로 돌아가서 그림과 직접 비교할 수 있습니다.
